(株)ナガセインテグレックスNAGASE INTEGREX Co.,LTD.
住所 : 本社 〒501-2697 岐阜県関市武芸川町跡部1333-1
電話 : (0575)46-2323 fax : (0575)46-2325
ホームページ :
https://nagase-i.jp/
トピックス
新世代ミドルレンジ高精度門型平面研削盤
SGX-126・168B(S)L2D-Neo3
中型金型プレートや精密部品の加工に最適な新世代高精度門型平面研削盤。独自の「IGTARP DESIGN」(イグタープデザイン)を採用。高い機械精度や加工点剛性を達成しつつ適切な軽量化と大幅な小型・省スペース化を実現します。
加工範囲は1200×600mmと1600×800mmの2タイプ。3点支持高剛性ベッド構造を採用した本機は従来の工作機械の概念を覆す全く新しい理想的な新設計構造。シングルコラムの従来機と比較して2倍の静剛性、1.25倍の動剛性を実現しました。
左右テーブル案内には匠の手で丹念に仕上げられたNAGASE独自の摺動面構造を採用。他のすべり摺動面の機械にはない真直精度を実現します。
砥石軸には15kW高出力モータを採用し、最大φ510×75mm幅の砥石まで装着可能。標準はベアリング軸受け、オプションにより油静圧軸受けを搭載可能です。
省スペースに徹底的にこだわり、設置面寸法は同一加工面積に対して業界最小の設置スペースを達成しました。床面からチャック上面までの高さは850mm(SGX-126チャック厚み100mmの場合)で作業者の寄り付きも良く、足場なしでワークセット作業を行えます。
制御には平面・溝加工に特化したタッチパネル式簡易型制御システム「Neo3」を採用。オプションにより、ワーク高さの自動計測、自動追込み研削や任意の形状を自在に加工できる「スマートサーフアップR」の搭載も可能です。
会社データ
営業品目
①超精密・精密・汎用成形平面研削盤
②超精密ハイレシプロ成形研削盤(短尺・長尺)
③超精密歯車研削盤
④超精密ロータリマルチ研削盤
⑤超精密門型マルチ研削盤
⑥超2精密微細加工機・非球面レンズ研削盤(ナノマシン)
⑦SiC等の難削材ウェハ平面研削盤、高精度スライサー等
⑧直角研削盤・大型治具研削盤
などの各種専用機
会社概要
- 創業 1950年3月
- 設立 1958年
- 資本金 5000万円
- 従業員 138名(2023年4月1日現在)
人事録
- 代表取締役会長 長瀬 俊泰
- 代表取締役社長 長瀬 幸泰
- 常務取締役 岩下 孝博
- 常務取締役 板津 武志
- 常務取締役 新藤 良太
事業所
○本社・工場・中部・海外営業所 〒501-2697 岐阜県関市武芸川町跡部1333-1
TEL(0575)46-2323 FAX(0575)46-2325
○東京営業所 〒103-0006 東京都中央区日本橋富沢町7-7(タイヨービル5F)
TEL(03)5641-4441 FAX(03)5641-4445
○大阪営業所 〒543-0052 大阪府大阪市天王寺区大道2-3-21
TEL(06)6770-5720 FAX(06)6777-2667
○仙台営業所 〒982-0014 宮城県仙台市太白区大野田5-12-7
TEL(022)796-6577 FAX(022)796-6867
○九州出張所 〒816-0932 福岡県大野城市瓦田2-7-32(ミモザ102号室)
商品紹介

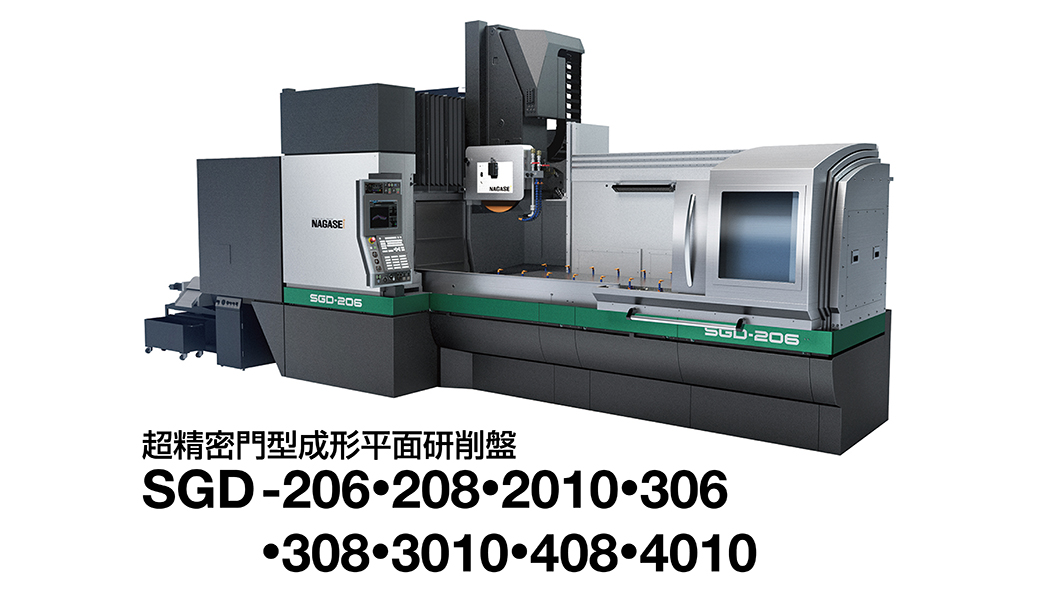

SGD-206・208・2010・2012・
306・308・3010・3012・
408・4010・4012・4015
超精密門型成形平面研削盤
SGi-520α
超精密成形平面研削盤
SGS-75・85 series
高精度平面研削盤

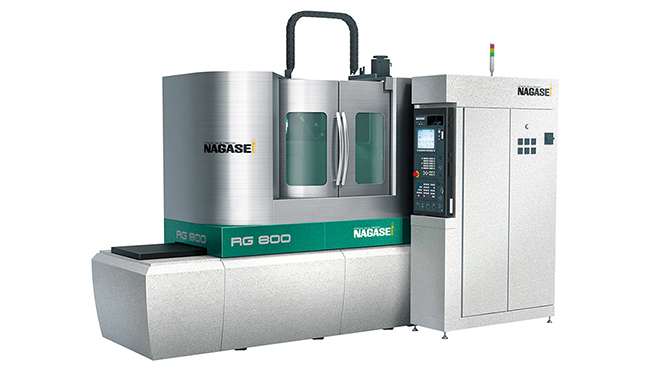

RG-200・500・600・700・800
超精密ロータリマルチ加工機

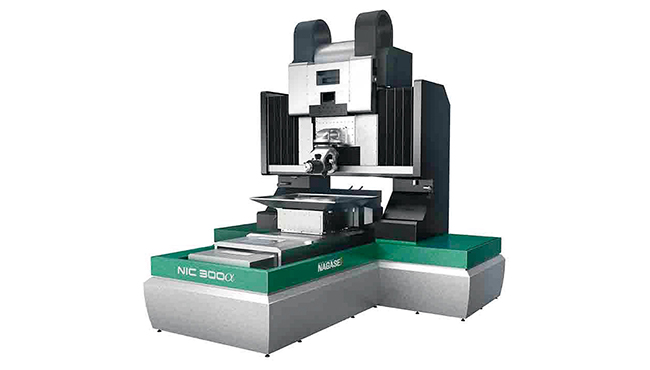

NIC-74
超2精密微細加工機(ナノマシン)

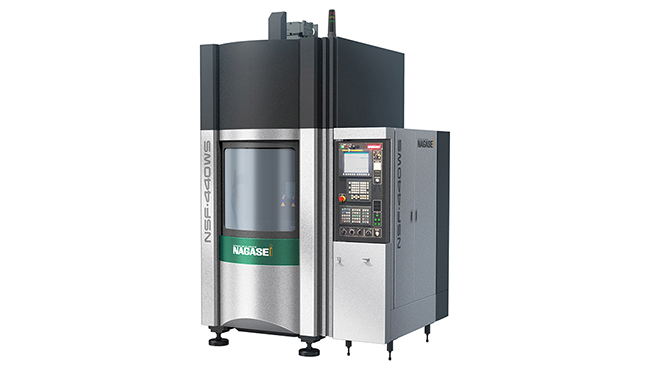

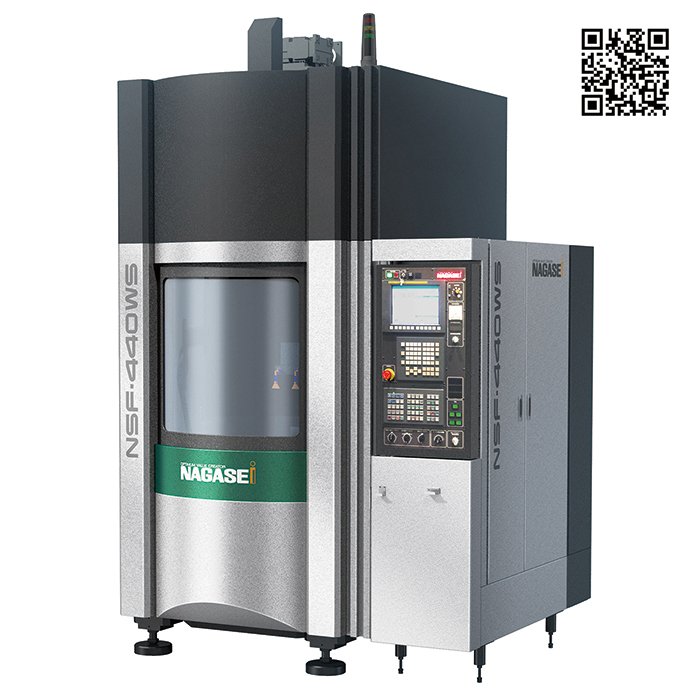

NSF-440WS
超精密定圧定量両頭研削盤
