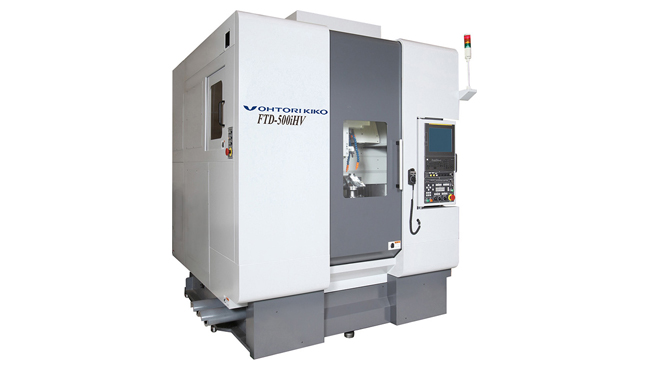

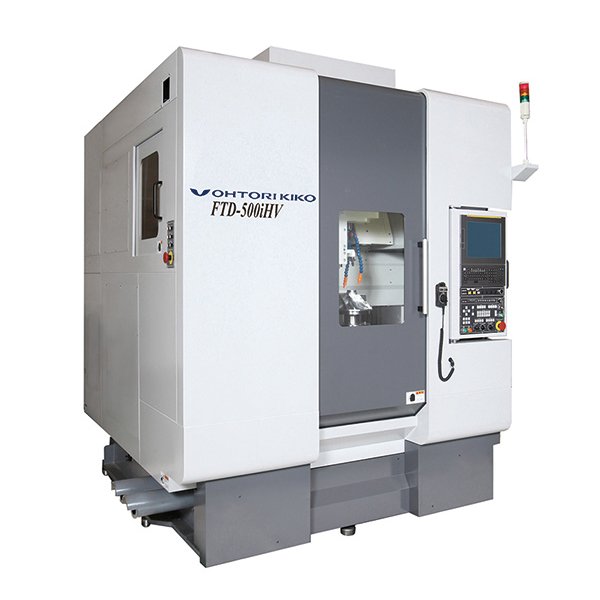

旋削機能付５軸制御マシニングセンタ「 FTD-500iHV 」

「FTD-500iHV」
　5軸加工機の先発メーカーとして、実績とノウハウを活用して開発した製品が旋削機能付5軸制御マシニングセンタ「FTD-500iHV」です。
　当社は5軸マシニングセンタ分野において、「FTV-500i」が複雑な多面体や自由曲面を高能率・高精度加工できる点で高い評価を得ており、研究開発用や精密部品加工用に多くの導入実績があります。5軸加工機のメリットである工程集約とともに、「多面加工、高速・高精度加工」を実現し、多品種少ロット生産や金型分野などの幅広いユーザーニーズに対応できる優れた操作性が特徴です。
　XYZスケール標準仕様により広範囲なワークに対応。毎分1万5000回転、早送り速度（XYZ軸）毎分48m、B軸旋回角度±100度と高機能化により、複雑な曲面加工を実現します。「FTD-500iHV」は、C軸が2000min-1し、専用ターニングヘッドを設けているため、高速・高精度加工を可能としました。作業者から中心まで350mmと接近性に優れているほか、ユーザーニーズに対応したオプションも豊富に用意しております。
　高精度な「FTV-500i」、外周加工にも対応する「FTD-500iHV」という品揃えで複合加工と工程集約を一段とアピールしてまいります。

◎ここがポイント
○ワンチャックによる「ミーリング加工+旋削加工」が可能。

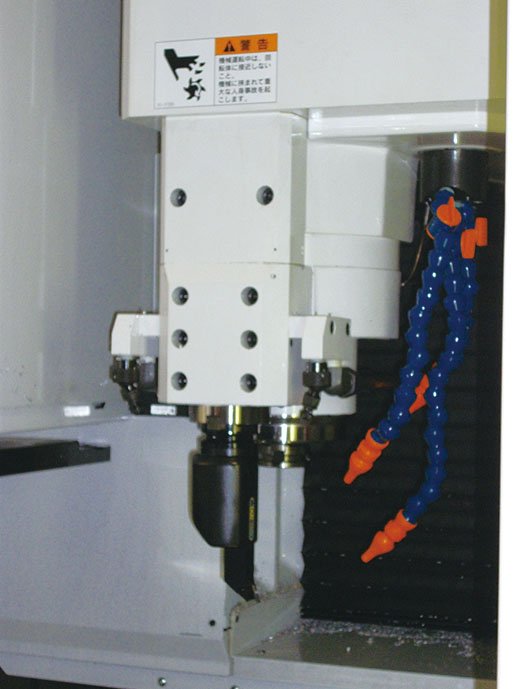

○独立したミーリング用主軸と旋削用刃物台を装備。
○旋削モードでテーブル回転数は2,000min-1。小径部品の加工を可能とした高速回転テーブル。
○自動工具交換装置（ATC）1台でミーリング・旋削工具に対応。
○旋削刃物台シャンク形状はBBT-40、2面拘束。
○全軸スケールフィードバックを標準装備。
○B軸にダイレクトドライブモータ、C軸にビルトインスピンドルモータ（2,000min-1）を採用
