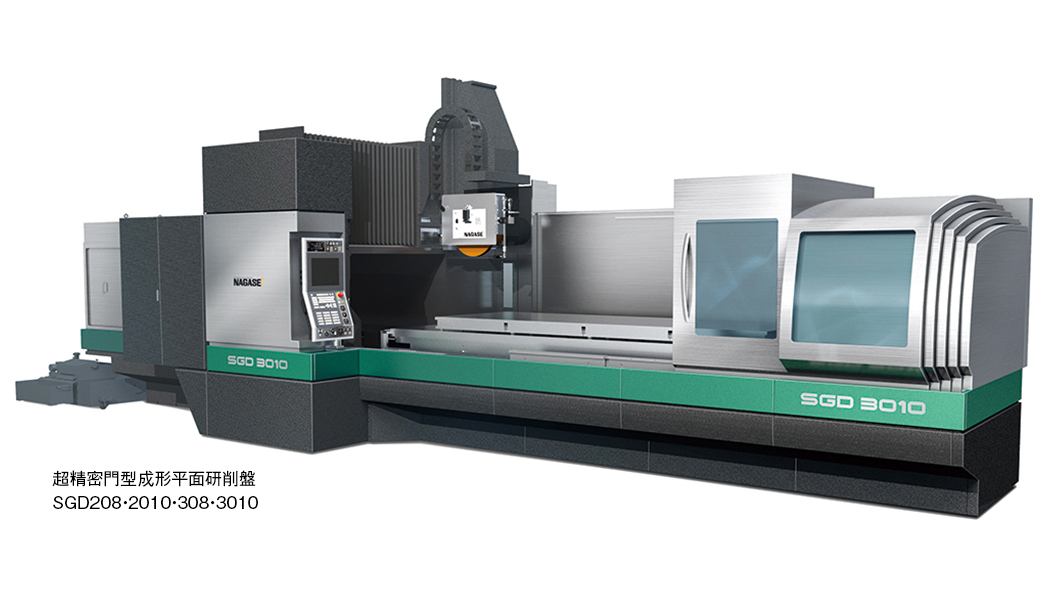

新たなる大型金型加工の決定版!! 超精密門型研削盤SGDシリーズ

(株)ナガセインテグレックス

 超精密かつ高剛性でありながら、コンパクトな設置スペースと適正な価格を実現する大型の超精密門型研削盤です。奥行き800mm・1000mmの広範囲な研削加工が可能。荷重と加工反力が適切に、主要ポイントに集中的に伝わる理想的な門型・ベッド形状を持たせることで、軽量化と高剛性化の両立を実現しました。
 前後スライダは構造最適化により荷重を分散し、軽量化しました。ワークと砥石間距離、テーブル運動時の走行ラインの変化が極めて少なく、1μm/1m以下の真直度の加工が可能です。それにもかかわらず、加工点の動剛性が従来機の1.2倍に向上。さらに制御盤などを効率よくマシンの一部に配したこともあり、機械寸法は奥行き2.9mの省スペース化を実現しました。
 独自の非接触油静圧案内と新規開発の高推力リニアモータ駆動の組合せにより、大面積の圧倒的な平面精度を実現しました。モーターコアなどの大型金型、薄板の打抜き金型、高機能板鍛造金型の製作・修正加工に威力を発揮し、金型の高寿命化・生産性の向上を実現します。余裕のある通過幅により、奥行きのある大型金型の加工に対応です。
超精密な真直運動特性と位置決め再現性により、サブミクロンオーダで自在に形状が創成できます。クラウニング(オプション)や機上計測(オプション)にも対応可能です。
